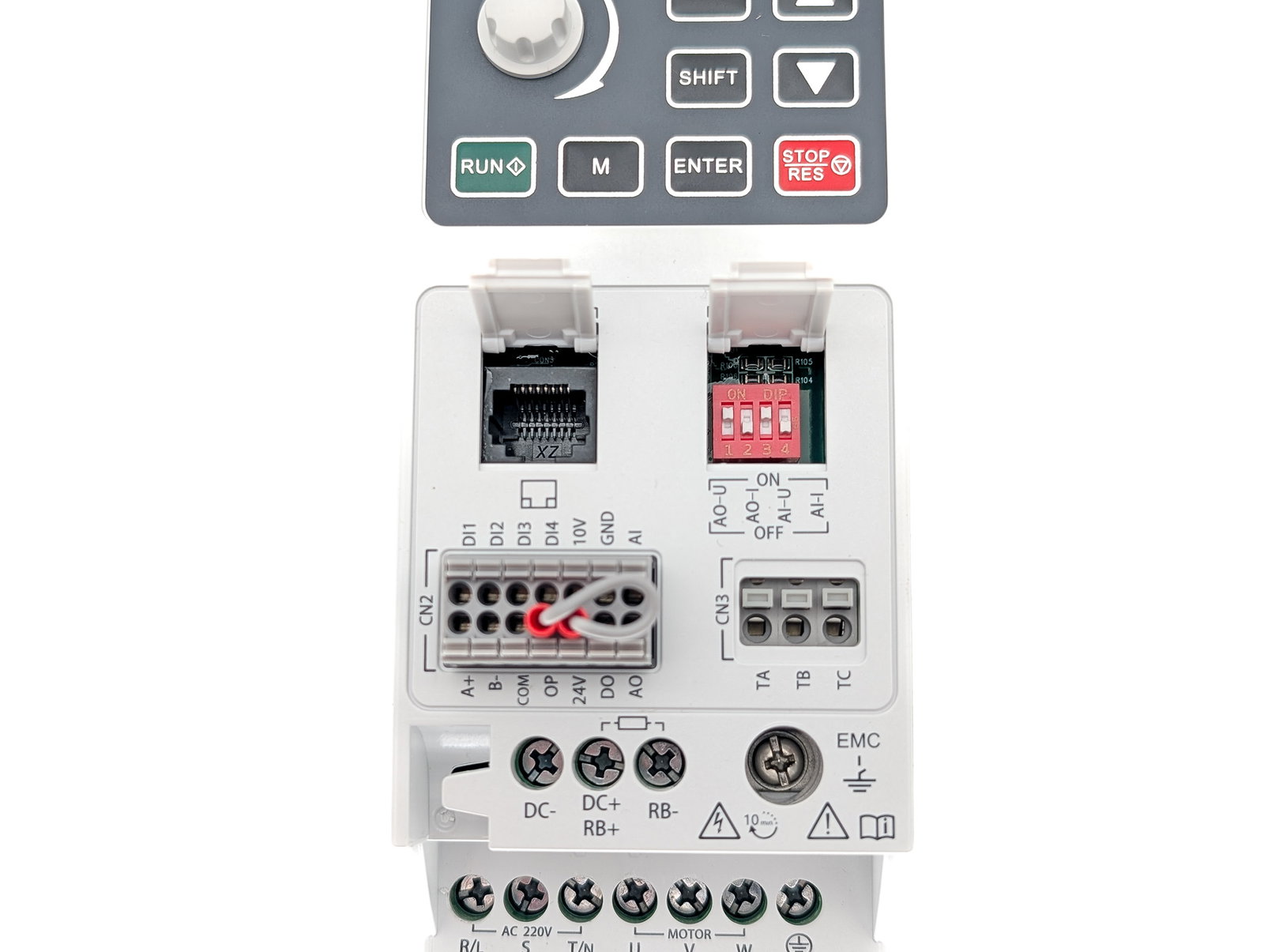

kompakter Kinco Frequenzumrichter KC100 0,4 kW einphasig 230 V AC

Wer einen kompakten Frequenzumrichter für den Antrieb von Asynchronmotoren sucht und dabei echtes Modbus RTU, Vektorregelung und integrierten Brems-Chopper benötigt, findet im Kinco KC100 einen wirtschaftlichen Einstieg ohne Kompromisse bei Funktion oder Zuverlässigkeit. Mit Leistungen von 0,4 bis 5,5 kW deckt der KC100 die meisten Standardanwendungen in Maschinenbau und Automatisierung ab – einphasig 230 V oder dreiphasig 400 V.

Typische Einsatzfelder

• Pumpen & Lüfter mit PID-Regelung: Der integrierte PID-Regler ermöglicht eine einfache Druckregelung, Durchflusssteuerung oder Temperaturführung – ohne externe Regler. Frequenzvorgabe über Analogeingang 0–10 V oder 0–20 mA.

• Fördertechnik und Serienmaschinen: Die S-Kurven-Rampe sorgt für ruckfreies Anfahren und Abbremsen – ideal für Positionieraufgaben oder träge Lasten wie Förderbänder und Wickelantriebe.

• Einbindung in Modbus-RTU-Netzwerke: Im Gegensatz zum Vorgänger CV20 nutzt der KC100 echtes Modbus RTU (RS-485) mit standardisierten Function Codes – er lässt sich problemlos in bestehende SPS-Strukturen einbinden und per übergeordneter Steuerung parametrieren.

• Anlagen mit schwankender Netzspannung: Die AVR-Spannungsregelung gleicht Netzschwankungen aktiv aus – nützlich bei industriellen Netzen mit schlechter Qualität oder instabiler Versorgung.

Neuerungen gegenüber dem Vorgänger CV20

Kinco hat den KC100 (eingeführt 2024) als gezieltes Upgrade zur CV20-Serie entwickelt und gibt Preisentwicklungen in der Leistungselektronik direkt an Endkunden weiter:

• AVR-Spannungsregelung zum aktiven Ausgleich schwankender Netzspannungen

• Vektorregelung (SVC) – 150 % Nenndrehmoment bereits bei 0,5 Hz, Drehzahlregelbereich 1:200

• S-Kurven-Rampe für ruckfreies Anfahren und Abbremsen, vier Rampengruppen wählbar

• Integrierter Brems-Chopper zum Abbremsen träger Lasten (externer Bremswiderstand anschließbar)

• Autotuning der Motorparameter für bessere Laufruhe

• Speed-Tracking – Ermittlung der aktuellen Motordrehzahl und fliegender Start ab aktueller Drehzahl

• Netzausfall-Überbrückung (Instantaneous Non-Stop) – der Umrichter speist beim Netzeinbruch kinetische Energie des Motors zurück und hält den Betrieb kurzzeitig aufrecht, ohne abzuschalten

• Wellenstrom-Begrenzung (Wave-by-Wave) – begrenzt den Strom pulsweise bei plötzlichen Laststößen und verhindert so Fehlabschaltungen, ohne dass die übergeordnete Steuerung eingreifen muss

• Echtes Modbus RTU (RS-485) mit standardisierten Function Codes – der CV20 nutzte proprietären Function Code 41 für die dauerhafte Parametrierung

• Maximalfrequenz 600 Hz für Hochdrehzahlanwendungen

• Bedarfsgesteuerte Lüfterdrehzahl statt Dauerbetrieb – schont den Lüfter und verlängert die Lebensdauer

• Federklemmen am E/A-Terminal für schnelle Verdrahtung in der Serienfertigung

• Erweiterungsanschluss (CN2) für externes Bedienteil – Kabel bis 10 m, Parameterübertragung zwischen Geräten möglich

Folgende Funktionen sind ebenfalls verfügbar (wie bereits beim CV20):

• Frequenzvorgabe über Frequenztabelle mit 8 festen Werten über 3 Digitaleingänge

• Frequenzvorgabe über Analogeingang 0–10 V und 0–20 mA

• Frequenzvorgabe über Modbus RTU und integrierten PID-Regler

• Frequenzvorgabe über Impulseingang bis 50 kHz

Bekannte Einschränkungen

• Kein integrierter EMV-Filter: Ein externer EMV-Filter ist für den CE-konformen Betrieb in europäischen Anlagen erforderlich. Passende Filter für jedes Modell sind separat erhältlich.

Anschlüsse & Steuerein-/ausgänge

• 4 Digitaleingänge (DI1–DI4): NPN/PNP kompatibel, Aktivpegel 9–30 V. DI1–DI3 als Niedrigfrequenzeingänge, DI4 auch als Hochgeschwindigkeits-Impulseingang bis 50 kHz nutzbar.

• 1 Analogeingang (AI): 0–10 V oder 0–20 mA, per DIP-Schalter umschaltbar. Interne 10-V-Referenzspannung (+10V-Klemme) vorhanden.

• 1 Digitalausgang (DO): Open-Collector (schaltet NPN), Pulsausgang bis 50 kHz. Gibt physikalische Größen wie Sollfrequenz oder Istfrequenz aus.

• 1 Analogausgang (AO): 0–10 V oder 0–20 mA, per DIP-Schalter umschaltbar.

• 1 Relaisausgang (TA/TB/TC): Schließer (TA–TC) und Öffner (TA–TB), Schaltvermögen 3 A / 250 V AC bzw. 1 A / 30 V DC.

• RS-485 (Modbus RTU): Client/Server (ehem. Master/Slave) für Parametrierung und Steuerung über SPS oder PC.

• Netzwerkanschluss (CN2): Für externes Bedienteil NETKEY mit bis zu 10 m Kabellänge und Parameterkopier-Funktion.

Leistungsdaten & Montage

• Schutzgrad IP20, Wandmontage. Gehäusebreite ab 65 mm – unabhängiger Luftkanal trennt Kühlluft von der Elektronik und ermöglicht 20 % kompaktere Bauweise gegenüber der Vorgängergeneration.

• Überlastreserve: 150 % des Nennstroms für 60 s, 180 % für 3 s – ausreichend für schwere Anlauflasten und kurze Spitzenbelastungen.

• Betriebstemperatur: −10 °C bis +50 °C (ab +40 °C: 1 % Derating je 100 m Höhe bzw. je Grad). Lagertemperatur: −25 °C bis +70 °C.

• Mindestabstände: 100 mm oben und unten, 25 mm links und rechts für ausreichende Belüftung.

• Gewicht: 0,85 kg (einphasig 0,4–1,5 kW) · 0,90 kg (dreiphasig 0,75–1,5 kW) · 1,20 kg (einphasig 1,5–2,2 kW) · 1,30 kg (dreiphasig 2,2–5,5 kW).

Quick Start Guide & Inbetriebnahme

Für eine schnelle Inbetriebnahme steht ein geführter Online-Guide zur Verfügung – mit Schritt-für-Schritt-Parametrierung für Motorparameter, Steuerquelle, Frequenzvorgabe und Modbus RTU:

→ Kinco KC100 Quick Start Guides

Hersteller und Zuverlässigkeit

Kinco Automation ist ein etablierter Hersteller mit langjähriger Erfahrung in der Entwicklung von Frequenzumrichtern, HMI und Antriebstechnik für den globalen Industriemarkt. Der KC100 ist CE-zertifiziert und erfüllt die EMV-Anforderungen für den industriellen Einsatz in Europa. Kinco-Frequenzumrichter sind bei zahlreichen spstiger-Kunden in Deutschland produktiv im Einsatz.
