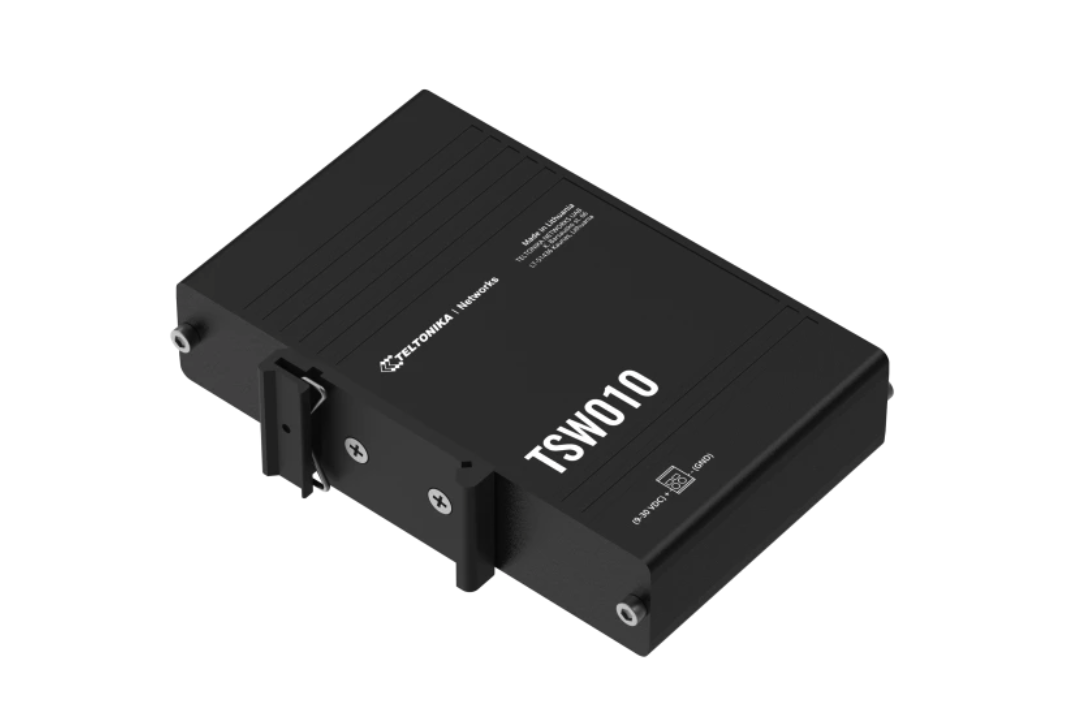

Teltonika TSW010 Ethernet Switch (5 Ports 10/100 MBit)

Kompakter 5-Port-Switch für industrielle Netzwerke

Wer mehrere Ethernet-Geräte in einem Schaltschrank, einer Maschine oder einer industriellen Anlage vernetzen möchte, findet im Teltonika TSW010 eine robuste und platzsparende Lösung. Der Switch montiert direkt auf der DIN-Schiene, versorgt sich aus 9 – 30 V DC und arbeitet zuverlässig bei Temperaturen, bei denen normale Office-Hardware längst abgeschaltet hat.

Typische Einsatzfelder

• SPS, HMI und Antriebe zusammenführen: Steuerung, Bediengerät und Frequenzumrichter auf einen Switch – ohne zusätzliches Gehäuse oder Hutschienen-Adapter.

• Schaltschrankinstallation: Nur 27 mm breit – spart wertvollen Platz auf der Hutschiene, auch wenn es schon eng ist.

• Außen- und Rauhanlagen: Betriebstemperatur -40 °C bis +75 °C – ob Kühlhaus, Outdoor-Schrank oder ungeheizte Maschinenhalle.

• Retrofit und Netzwerkerweiterung: Bestehende Anlage schnell um Ports erweitern. Weitbereich-Eingang 9 – 30 V DC passt direkt an vorhandene 12-V- oder 24-V-Versorgungen.

Technische Eckdaten

• Ports: 5 × Fast Ethernet (10/100 MBit/s, RJ45, Auto-MDI/MDIX)

• Versorgungsspannung: 9 – 30 V DC (Schraubklemme, vibrationssicher)

• Leistungsaufnahme: < 1 W

• Betriebstemperatur: -40 °C bis +75 °C

• Abmessungen (B × H × T): 113 × 27 × 80 mm

• Gewicht: ca. 146 g

• Gehäuse: Aluminium, DIN-Schiene oder Schraubmontage

• Unterstützte Standards: IEEE 802.3i (10Base-T), 802.3u (100Base-TX), 802.3x (Flow Control), 802.3az (EEE / Green Ethernet)

PROFINET Klasse A (nur Variante mit PROFINET)

Wer den TSW010 in eine PROFINET-Anlage einbinden möchte – etwa als adressierbares Netzwerkgerät unter einer Siemens S7 oder Beckhoff TwinCAT – wählt die Variante TSW010 mit PROFINET Klasse A. Der Switch erscheint dann im Engineering-Tool als PROFINET-Device, kann über GSDML-Datei eingebunden und in die Topologiedokumentation aufgenommen werden.

Hinweis: Für reine Ethernet-Vernetzung ohne PROFINET-Anforderung reicht die Standardvariante.

Hersteller und Zuverlässigkeit

Teltonika Networks ist ein seit über 25 Jahren etablierter Hersteller industrieller Netzwerklösungen mit Sitz in Litauen. Der TSW010 ist CE-, RCM- und CB-zertifiziert und für den industriellen Dauerbetrieb konstruiert. Teltonika-Netzwerkprodukte sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.

Montage und Lieferumfang

• Montage: 35-mm-DIN-Schiene oder Schraubmontage direkt an der Wand

• Lieferumfang: TSW010, Schnellstartanleitung (QSG), Verpackungsbox
