Kinco MK070E 7" IoT Series HMI-Touchpanel mit Ethernet und integrierter SPS

Wer eine Maschine oder Anlage mit Bedienoberfläche und Steuerlogik ausrüsten möchte, ohne zwei separate Geräte (HMI und SPS) zu verdrahten, bekommt mit dem Kinco MK070E-33DT eine kompakte All-in-One-Lösung: Steuerung und 7"-Touchpanel sitzen in einem Gehäuse, werden gemeinsam parametriert und sind ab Werk aufeinander abgestimmt. Das spart Platz im Schaltschrank, vereinfacht die Inbetriebnahme und reduziert Fehlerquellen gegenüber getrennten Systemen.

Typische Einsatzfelder

• Einfache bis mittlere Maschinensteuerungen: Förderanlagen, Mischmaschinen, Verpackungslinien oder Prüfstände – Steuerlogik und Bedienoberfläche im selben Gerät, minimal Platz im Schaltschrank.

• Retrofit-Projekte: Alte SPS-Systeme ersetzen, ohne ein zusätzliches HMI beschaffen zu müssen. Kommunikation über Modbus RTU mit vorhandenen Frequenzumrichtern, Sensoren und Peripheriegeräten.

• OEM-Maschinenbauer mit IoT-Anforderungen: Integrierter Kinco IoT-Client erlaubt Remote-Download und VNC-Fernzugriff ohne zusätzliche Hardware.

• Erweiterbare Kleinsteuerungen: Über CAN-Bus bis zu 8 KS-Erweiterungsmodule (Digital, Analog, Temperatur) anschließen, wenn die On-Board-I/O nicht ausreicht.

Display und Steuerung

• 7"-TFT-Display, 800 × 480 Pixel, 256K Farben. LED-Hintergrundbeleuchtung 50.000 h. HMI-CPU: 700 MHz RISC, 128 MB Flash + 64 MB DDR2.

• SPS On-Board: 16 DI (24 V DC, PNP/NPN), 14 DO (Transistor PNP, 200 mA), 2 AI (4–20 mA / 0–10 V), 1 AO. 4 × Hochgeschwindigkeitsausgang (PTO/PWM) für Schrittmotorsteuerungen.

• Versorgung: DC 24 V (20,4 – 28,8 V), max. 10 W.

Resistiver Touch: Geeignet für Handschuhe und industrielle Umgebungen

Alle MK-Geräte sind mit einem 4-Draht-resistiven Touchscreen ausgestattet. Die Bedienung funktioniert auch mit Arbeitsschutzhandschuhen oder bei leicht feuchten Fingern – kein kapazitiver Sensor, der auf die Leitfähigkeit der Haut angewiesen ist.

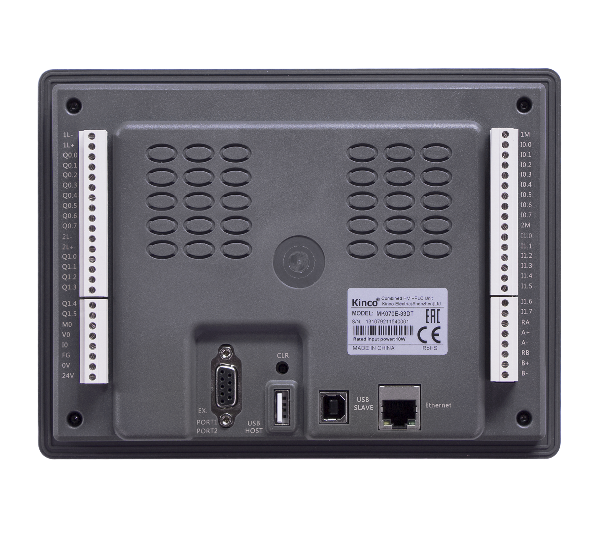

Konnektivität und Schnittstellen

• Ethernet 10/100M (RJ45): HMI-Konfiguration per Netzwerk, KDManager-Fernzugriff. Standard-IP: 192.168.0.252.

• 2 × RS485 (Port1 + Port2, DB9): Port1: Modbus RTU Master/Slave, Programmierung, freie Kommunikation. Port2: Modbus RTU, freie Kommunikation. Max. 115.200 bps, je bis zu 32 Teilnehmer.

• CAN-Bus (DB9): bis zu 8 KS-Erweiterungsmodule (Digital-I/O, Analog-I/O, Temperatur).

• USB-Host (Typ A) + USB-Slave (USB-B).

IoT und Fernwartung

Wer Maschinen beim Kunden remote betreuen möchte, ohne vor Ort fahren zu müssen, nutzt den integrierten Kinco IoT-Client: Remote-Download eines neuen HMI-Projekts, transparenter SPS-Zugriff (Kinco Transparent PLC) für Diagnose und Parameteränderungen sowie VNC-Monitoring der Bedienseiten – alles ohne zusätzliche Router oder Gateway-Hardware.

Voraussetzung: Netzwerkanschluss des Geräts und ein Kinco-IoT-Konto (kostenlos). Konfiguration in KincoDTools unter [IOT].

Programmierung: KincoBuilder + KincoDTools

Das MK-Gerät wird mit zwei kostenlosen Software-Tools parametriert:

• KincoBuilder (SPS-Programmierung, IEC 61131-3): Unterstützt Ladder Diagram (LD) und Instruction List (IL). Enthält Motion-Control-Assistent für Positionieraufgaben, HSC-Assistent (4 × Hochgeschwindigkeitszähler bis 50 kHz) sowie Offline-Simulator mit Einzelschritt und Breakpoints. Download kostenlos unter en.kinco.cn.

• KincoDTools (HMI-Konfiguration): Gleiche Plattform wie bei der Kinco M2-Serie und der klassischen Kinco Green Series (V1) – wer bereits Kinco-HMI-Projekte kennt, arbeitet hier ohne Umgewöhnung. Unterstützt Offline-Simulation, Makros (C-Sprache) und bis zu 32.768 Bildschirmseiten.

Hinweis für Modbus-Anwender: Das MK kommuniziert über Port1 als Modbus RTU Master mit Kinco-Frequenzumrichtern (KC100, KC200, GD28 und weitere) sowie mit Frequenzumrichtern anderer Hersteller – sofern diese Modbus RTU Slave unterstützen.

Hersteller und Zuverlässigkeit

Kinco Automation ist ein etablierter Hersteller mit langjähriger Erfahrung in der Entwicklung von HMI, SPS und Antriebstechnik für den globalen Industriemarkt. Das MK070E-33DT ist CE-zertifiziert und trägt die RoHS- sowie EAC-Kennzeichnung. Die EMV-Anforderungen für den industriellen Einsatz in Europa sind erfüllt (IEC 61131-2). Kinco-Geräte sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.

Montage und Lieferumfang

• Paneleinbau: Ausschnittmaß 192 × 138 mm, Einbautiefe 34 mm. Horizontale und vertikale Einbaulage möglich. Anzugsmoment 0,5 N·m.

• Abmessungen Gesamtgerät: 204 × 150 × 34 mm.

• Lieferumfang: MK070E-33DT, 4 × Befestigungspratzen mit Schrauben, abnehmbare Klemmblöcke vorgesteckt.
