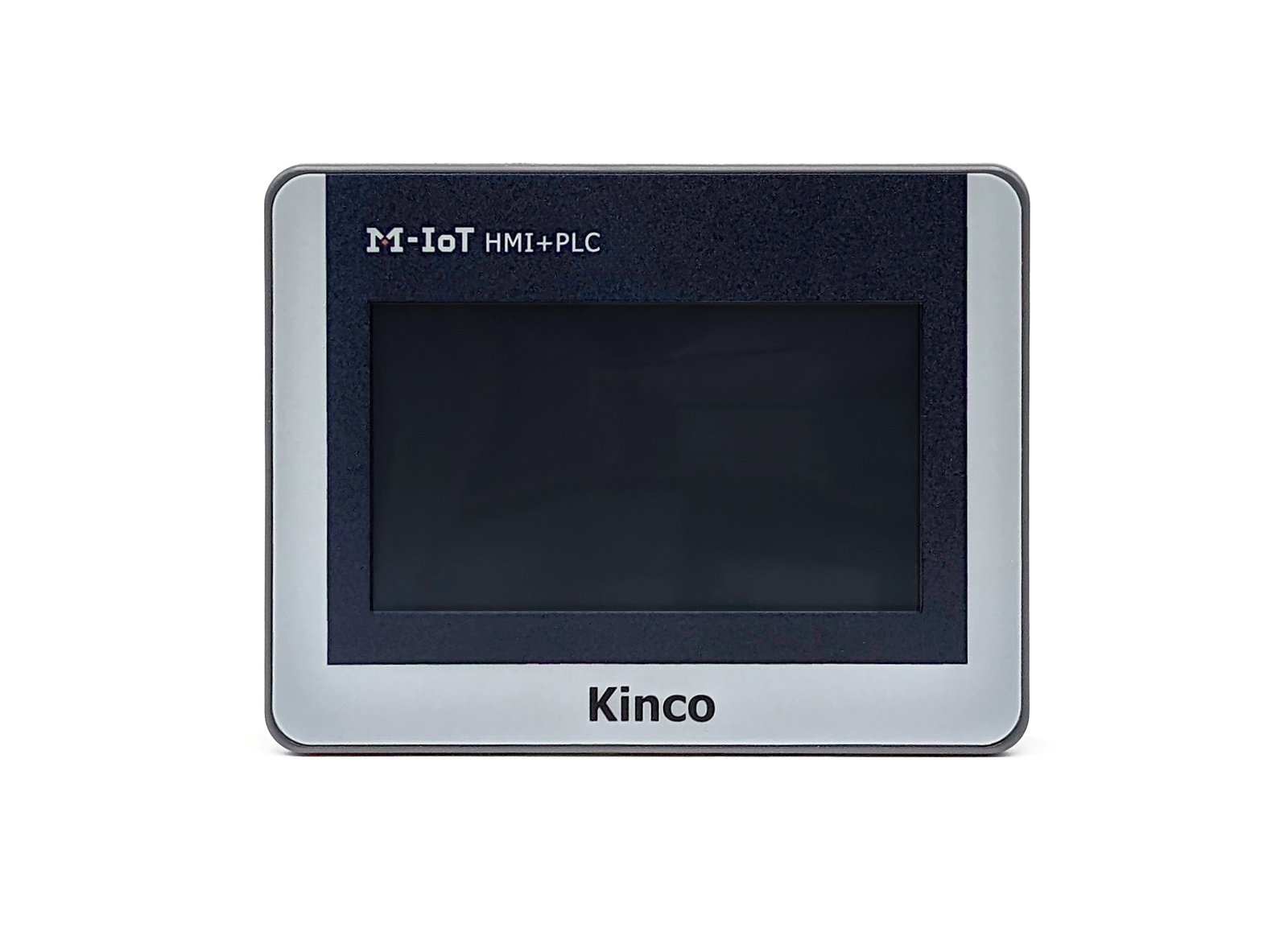

Kinco MK043E 4" IoT Series HMI-Touchpanel mit Ethernet und integrierter SPS

Wer eine kompakte All-in-One-Lösung für einfache bis mittlere Maschinensteuerungen benötigt, findet im Kinco MK043E-20DT ein kostengünstiges Gerät, das 4,3"-Touchpanel und SPS-Steuerung in einem Gehäuse vereint. Besonders geeignet dort, wo der Einbauausschnitt begrenzt ist und ein 7"-Display unnötig groß wäre.

Typische Einsatzfelder

• Kleinmaschinen und Kompaktanlagen: Förderer, Dosieranlagen, Mischstationen – Steuerung und Bedienpanel auf einem Einbauausschnitt von 119 × 93 mm.

• Nachrüstung und Ersatz: Alte Steuerungen mit separatem Bediengerät durch eine kompakte Einheit ersetzen. Modbus RTU für Frequenzumrichter, Sensoren und Aktoren.

• Erweiterbare Lösungen: Über CAN-Bus bis zu 8 KS-Module anschließen, wenn 9 DI + 9 DO + 2 AI nicht ausreichen.

Display und Steuerung

• 4,3"-TFT-Display, 480 × 272 Pixel, 256K Farben. LED-Hintergrundbeleuchtung 50.000 h. HMI-CPU: 700 MHz RISC, 128 MB Flash + 64 MB DDR2.

• SPS On-Board: 9 DI (24 V DC, PNP/NPN), 9 DO (Transistor PNP, 200 mA), 2 AI (0–10 V). 4 × PTO/PWM-Hochgeschwindigkeitsausgang.

• Versorgung: DC 24 V (20,4 – 28,8 V), max. 10 W.

Resistiver Touch: Geeignet für Handschuhe und industrielle Umgebungen

Alle MK-Geräte sind mit einem 4-Draht-resistiven Touchscreen ausgestattet. Die Bedienung funktioniert auch mit Arbeitsschutzhandschuhen oder bei leicht feuchten Fingern – kein kapazitiver Sensor, der auf die Leitfähigkeit der Haut angewiesen ist.

Konnektivität und Schnittstellen

• Ethernet 10/100M (RJ45), 2 × RS485 (Port1 + Port2) (Modbus RTU Master/Slave, max. 115.200 bps), CAN-Bus (bis zu 8 KS-Module), USB-Host (Typ A) + USB-Slave (USB-B).

IoT und Fernwartung

Wer Maschinen beim Kunden remote betreuen möchte, ohne vor Ort fahren zu müssen, nutzt den integrierten Kinco IoT-Client: Remote-Download eines neuen HMI-Projekts, transparenter SPS-Zugriff (Kinco Transparent PLC) für Diagnose und Parameteränderungen sowie VNC-Monitoring der Bedienseiten – alles ohne zusätzliche Router oder Gateway-Hardware.

Voraussetzung: Netzwerkanschluss des Geräts und ein Kinco-IoT-Konto (kostenlos). Konfiguration in KincoDTools unter [IOT].

Programmierung: KincoBuilder + KincoDTools

Das MK-Gerät wird mit zwei kostenlosen Software-Tools parametriert:

• KincoBuilder (SPS-Programmierung, IEC 61131-3): Unterstützt Ladder Diagram (LD) und Instruction List (IL). Enthält Motion-Control-Assistent für Positionieraufgaben, HSC-Assistent (4 × Hochgeschwindigkeitszähler bis 50 kHz) sowie Offline-Simulator mit Einzelschritt und Breakpoints. Download kostenlos unter en.kinco.cn.

• KincoDTools (HMI-Konfiguration): Gleiche Plattform wie bei der Kinco M2-Serie und der klassischen Kinco Green Series (V1) – wer bereits Kinco-HMI-Projekte kennt, arbeitet hier ohne Umgewöhnung. Unterstützt Offline-Simulation, Makros (C-Sprache) und bis zu 32.768 Bildschirmseiten.

Hinweis für Modbus-Anwender: Das MK kommuniziert über Port1 als Modbus RTU Master mit Kinco-Frequenzumrichtern (KC100, KC200, GD28 und weitere) sowie mit Frequenzumrichtern anderer Hersteller – sofern diese Modbus RTU Slave unterstützen.

Hersteller und Zuverlässigkeit

Kinco Automation ist ein etablierter Hersteller mit langjähriger Erfahrung in der Entwicklung von HMI, SPS und Antriebstechnik für den globalen Industriemarkt. Das MK043E-20DT ist CE-zertifiziert und trägt die RoHS- sowie EAC-Kennzeichnung. Die EMV-Anforderungen für den industriellen Einsatz in Europa sind erfüllt (IEC 61131-2). Kinco-Geräte sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.

Montage und Lieferumfang

• Paneleinbau: Ausschnittmaß 119 × 93 mm, Einbautiefe 32 mm.

• Abmessungen Gesamtgerät: 132 × 102 × 32 mm.

• Lieferumfang: MK043E-20DT, 4 × Befestigungspratzen mit Schrauben, abnehmbare Klemmblöcke vorgesteckt.
