Kinco GL2070HE-LX 7" IoT Series kapazitives HMI-Touchpanel mit Ethernet

Wer für eine kompakte Maschine oder einen beengten Schaltschrank eine moderne Bedienoberfläche mit echter Fernwartung sucht, ohne sich auf ein proprietäres Ökosystem einzulassen, findet im Kinco GL2070HE-LX einen leistungsfähigen 7"-HMI der GREEN-Serie 2. Generation. Drei serielle COM-Ports, integrierte EdgeAccess2-Fernwartung und eine IP65-geschützte Front machen ihn besonders für Anwendungen geeignet, bei denen Konnektivität und Zugänglichkeit im Betrieb entscheidend sind.

Typische Einsatzfelder

• Maschinennachrüstung mit Legacy-Protokollen: Ältere Anlagen mit RS-232- oder RS-485-Schnittstellen lassen sich direkt anbinden – COM0 unterstützt RS-232, RS-485 und RS-422 (umschaltbar), COM1 bietet einen dedizierten RS-485-Kanal, COM2 einen weiteren RS-232-Anschluss. Kein Protokoll-Konverter nötig.

• Remote-Wartung ohne zusätzliche Hardware: Über die EdgeAccess2-Plattform können HMI-Bildschirm und verbundene SPS von außen überwacht, Projekte hoch- und heruntergeladen sowie SPS-Programme transparent durchgeleitet werden – ohne separaten VPN-Router oder Industrial-PC.

• Schaltschrankeinbau in Produktionsumgebungen: Das Ausschnittmaß von 192 × 138 mm passt in gängige Schaltschranktüren und Bedienfelder. Die IP65-Schutzart an der Frontseite hält Spritzwasser, Staub und Kühlschmierstoffdämpfe zuverlässig ab.

• Multi-Geräte-Kommunikation: Wer gleichzeitig eine SPS über RS-485, einen Barcodescanner über RS-232 und ein übergeordnetes System über Ethernet anbinden möchte, nutzt alle drei COM-Ports und den LAN-Anschluss parallel – ohne Multiplexer.

Display und Touch

Das 7"-TFT-Display löst mit 1024 × 600 Pixeln auf und stellt 16,77 Millionen Farben dar. Mit 450 cd/m² Helligkeit ist das Panel für Industrieumgebungen mit indirekter Beleuchtung und normaler Umgebungshelligkeit ausgelegt; für den Einsatz unter direktem Sonnenlicht ist es nicht spezifiziert. Das Kontrastverhältnis beträgt 800:1, der Blickwinkel 85/85/85/85° (links/rechts/oben/unten).

Die Bedienoberfläche ist ein kapazitiver Acryl-Touch. Multi-Touch-Gesten (Pinch-to-zoom, Scrollen in Trendkurven) sind möglich. Die LED-Hintergrundbeleuchtung ist auf 30.000 Betriebsstunden ausgelegt.

Kapazitiver Touch: Hinweise für die Praxis

Kapazitive Panels reagieren auf direkte Fingerkuppen – leichte Berührung genügt, kein Druck nötig. Dadurch ermüden Bediener bei längerer Bedienung weniger als bei resistiven Panels. Die Acryl-Oberfläche ist leichter als Glas, jedoch empfindlicher gegenüber mechanischen Kratzern; bei Bedarf empfiehlt sich ein Displayschutz.

Wichtiger Hinweis: Dicke Arbeitsschutzhandschuhe, nasse Finger oder stark verschmutzte Hände können die Touch-Erkennung beeinträchtigen. Für Umgebungen mit regelmäßigem Handschuhbetrieb oder Feuchtigkeit empfiehlt sich das resistive Modell Kinco G2070HE.

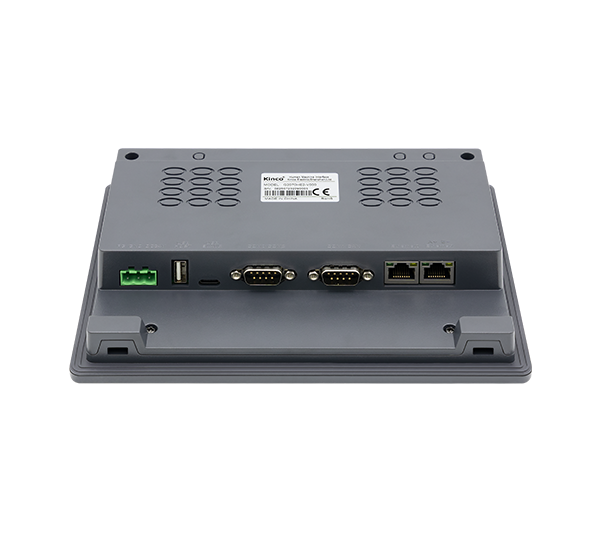

Schnittstellen und Konnektivität

• Ethernet: 1 × LAN, 10/100 Mbit/s (RJ45) – für Netzwerkzugang, Programm-Download und EdgeAccess2-Fernwartung.

• Serielle Ports: COM0: RS-232 / RS-485 / RS-422 (umschaltbar, 1 Kanal gleichzeitig nutzbar); COM1: RS-485; COM2: RS-232 – insgesamt drei serielle Kommunikationskanäle gleichzeitig nutzbar.

• USB: 1 × USB Host (Datensicherung, Firmware-Update, erweiterter Speicher); 1 × USB Slave Type-C (Programm-Download vom PC).

• Echtzeituhr (RTC): integriert – für zeitgesteuerte Abläufe, Protokollierung und Schichtpläne ohne externe Hardware.

Fernwartung mit EdgeAccess2

Das GL2070HE-LX ist in die EdgeAccess2-Plattform von Kinco integriert. Über eine gesicherte Internetverbindung können HMI-Projekte ferngeladen und -hochgeladen, der HMI-Bildschirm live überwacht sowie SPS-Programme transparent durchgeleitet, gelesen und verändert werden – ohne Vor-Ort-Einsatz des Servicetechnikers. Wer Service-Level-Agreements mit schnellen Reaktionszeiten anbieten muss, profitiert direkt davon.

Breite SPS-Treiberbibliothek

Vorkonfigurierte Treiber für alle gängigen Steuerungshersteller sind bereits integriert: Siemens S7-200/300/400/1200/1500 und LOGO!, Mitsubishi FX, Omron, Beckhoff TwinCAT ADS, Xinje XD/XL und XC, Kinco SPS sowie Codesys V3-basierte Steuerungen. Wer eine bestehende Anlage mit einem anderen SPS-Fabrikat betreibt, kann in DTools Pro in der Regel sofort auf einen passenden Treiber zurückgreifen – ohne manuelle Protokollkonfiguration.

Schwestervarianten

Innerhalb der 7"-GL2-Familie gibt es drei Geschwister mit identischem Einbau-Cutout 192 × 138 mm – beim Wechsel zwischen den Modellen bleibt die Schaltschranköffnung unverändert. Sie unterscheiden sich in Touch-Technologie und drahtloser Konnektivität:

• GL2070HE-LX (dieses Modell): kapazitiver Acryl-Touch mit Multi-Touch-Gesten, ohne Funkmodul, Versorgung DC 18 – 28 V.

• Kinco GL2070HE-WIFI: 4-Draht-resistiver Touch (handschuhtauglich), integriertes IEEE 802.11 b/g/n-WLAN, Versorgung DC 10,8 – 28 V (mobile-tauglich).

• Kinco GL2070HE-4G: 4-Draht-resistiver Touch, integriertes LTE-Mobilfunkmodul (FDD Band 1/3/5/8, TDD Band 34/38/39/40/41), Versorgung DC 10,8 – 28 V (mobile-tauglich).

Hersteller und Zuverlässigkeit

Kinco Automation ist ein etablierter HMI- und Antriebstechnik-Hersteller mit breiter Installationsbasis im globalen Industriemarkt. Das GL2070HE-LX ist CE-zertifiziert gemäß EN IEC 61000-6-2:2019 (EMV-Störfestigkeit Industrie) und EN IEC 61000-6-4:2019 (EMV-Emissionen Industrie) und erfüllt IP65 an der Frontseite gemäß IEC 60529. Kinco-HMI sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.

Montage und Lieferumfang

• Einbaumaße: Gesamtabmessungen 204 × 150 × 37 mm, Ausschnittmaß 192 × 138 mm.

• Einbau: Panel-Einbau (Schalttafel, Schaltschranktür). Befestigung über Montageklammern (im Lieferumfang).

• Versorgung: 18 – 28 V DC, Nennverbrauch 7 W bei 24 V DC.

• Kühlung: Passiv (keine Lüfter, keine beweglichen Teile).

• Lieferumfang: GL2070HE-LX, Montageklammern, Anschlussklemme Versorgung – Kinco DTools Pro steht kostenlos unter kinco.cn zum Download bereit.
