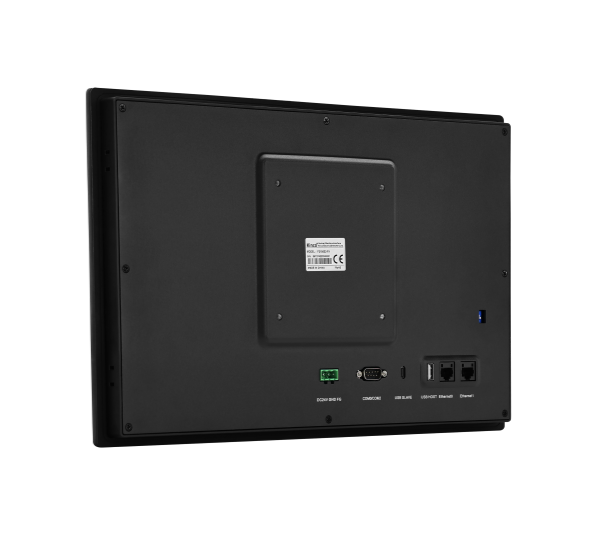

Kinco F2156E2-PX 15,6" HMI kapazitiv, 1920 × 1080, 2 × Ethernet, IP65

Full HD auf 15,6 Zoll hinter gehärtetem Glas, kapazitiver Multi-Touch und zwei getrennte Netzwerke: Das Kinco F2156E2-PX ist der Standard-15,6-Zöller für neue Maschinen – moderne Bedienung mit Wischgesten, Metallgehäuse vorn und hinten, nur 26 mm Bautiefe.

Typische Einsatzfelder

• Neue Maschinen mit modernem Bedienkonzept: Pinch-to-Zoom in Trenddiagrammen, Wischen zwischen Seiten – Bediener kennen die Gesten vom Smartphone und brauchen keine Einweisung.

• Netztrennung mit Gigabit: LAN0 mit 10/100/1000 Mbit/s für das übergeordnete Netz, LAN1 mit 10/100 für das Maschinennetz.

• Bedienpult am Tragarm: VESA 100 × 100 mm und 26 mm Bautiefe – das flachste Gerät der Serie, das Metallgehäuse trägt die Last und schirmt ab.

• Wechsel von einem älteren 15,6-Zöller: Ausschnitt 382 × 246 mm und VESA 100 × 100 mm entsprechen dem F2156E und F2156E2 – Panelwechsel ohne Blechbearbeitung.

Display und Leistung

1920 × 1080 Pixel auf 15,6 Zoll bei 1000:1 Kontrast und 89° Blickwinkelstabilität in alle vier Richtungen. Auf dieser Fläche lassen sich Übersichtsbild, Alarmliste und Trenddiagramm gleichzeitig darstellen, ohne zwischen Ansichten zu schalten. Der Quad-Core mit 1,8 GHz und 1 GB RAM hält Seitenwechsel und Echtzeitwerte flüssig.

• Auflösung: 1920 × 1080 Pixel (Full HD, 16:9)

• Helligkeit: 300 cd/m² | Kontrast: 1000:1 | Blickwinkel: 89° / 89° / 89° / 89°

• Touch: kapazitiver Multi-Touch auf gehärtetem Glas

• CPU: Quad-Core ARM 1,8 GHz

• Speicher: 1 GB RAM + 8 GB eMMC Flash

• Echtzeituhr: integriert, per NTP synchronisierbar

Kapazitiver Glas-Touch: Vorteile und Hinweise

Gehärtete Glasfront mit kapazitivem Multi-Touch. Pinch-to-Zoom, Wischen und gleichzeitiges Antippen mehrerer Punkte machen Diagrammansichten und Navigationskonzepte flüssig bedienbar – so wie es Bediener vom Smartphone kennen.

Wichtiger Hinweis: Dicke Arbeitsschutzhandschuhe oder stark nasse Finger können die Erkennung beeinträchtigen. Für Handschuhpflicht oder Nassbereich das resistive Schwestermodell: Kinco F2156E2 (resistiv, sonst identisch).

Schnittstellen und Konnektivität

• Ethernet LAN0: 10/100/1000 Mbit/s (Gigabit), RJ45

• Ethernet LAN1: 10/100 Mbit/s, RJ45 – zweiter unabhängiger Port für getrennte Netze

• COM0 (3-in-1): RS-232, RS-485 und RS-422 in einem DB9-Anschluss – einer davon gleichzeitig nutzbar

• COM1: RS-485/RS-422

• COM2: RS-232

• USB: 1 × USB-Host (Stick, Tastatur, Barcode-Scanner, Webcam) + 1 × USB-Slave (Programm-Download)

Die 15,6-Zoll-Geräte der F2-Serie im Vergleich

• F2156E2-PX: kapazitiver Glas-Touch, 2 × Ethernet – der Standard für neue Maschinen

• F2156E2: gleiches Gerät, aber resistiver Touch – für Handschuhpflicht und Nassbereich

• F2156E: resistiv, nur 1 × Ethernet, 2 × COM – der Preiseinstieg

• F2156E2-PX MAX: wie F2156E2-PX, aber 64 GB Flash und 2 GB RAM

• F2156E-TX: als Bedienpult mit zweikanaligem Not-Aus, drei Metalltastern und Auslegerarm

Protokolle und SPS-Kompatibilität

Wer Daten aus verschiedenen Quellen zusammenführen oder Anlagen herstellerübergreifend visualisieren möchte, nutzt die in Kinco DToolsPro enthaltenen Treiber direkt – ohne separaten Kommunikationsprozessor und ohne Lizenzkosten. Die Software ist kostenlos.

• Modbus RTU (Client und Server) über RS-485/RS-422 – Standard für kompakte Maschinen und Bestandsanlagen

• Modbus TCP (Client und Server) über Ethernet – für netzwerkfähige Steuerungen

• OPC UA Server und Client – für herstellerübergreifende Vernetzung und MES-Anbindung

• MQTT Publisher und Subscriber, BACnet IP, NTP

• Siemens TIA Portal: symbolische Tags direkt einlesbar – kein manuelles Abtippen von Adressen

• Herstellertreiber (Auswahl): Siemens S7-200/200 SMART/300/400/1200/1500 und LOGO!, Beckhoff TwinCAT, Mitsubishi MELSEC FX/FX5U/Q/iQ-R, Omron CJ/CS/CP/NJ/NX, Allen Bradley CompactLogix, Schneider Modicon, Delta DVP, Inovance, Panasonic FP, Xinje XC/XD/XL, CODESYS V3 – über 60 Treiber insgesamt

• Fernwartung: integrierte VPN-Funktion, EdgeAccess 2.0 für Fernzugriff und SPS-Durchgriff

Projekte aus der Vorgängersoftware DTools lassen sich in DToolsPro importieren.

Hersteller und Zuverlässigkeit

Kinco Automation ist ein etablierter Hersteller mit jahrelanger Erfahrung in der Entwicklung von HMI und Antriebstechnik für den globalen Industriemarkt. Das F2156E2-PX ist CE-zertifiziert (EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019) und erfüllt die EMV-Anforderungen für den industriellen Einsatz in Europa. Kinco-HMI sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.

Montage, Umgebung und Lieferumfang

• Gesamtabmessungen: 395 × 259 × 26 mm

• Ausschnittmaß: 382 × 246 mm

• Montage: Einschub in Schaltschranktür plus VESA-Halterung 100 × 100 mm

• Gehäuse: Metall, Platine mit Schutzbeschichtung (Three-Proof-Coating)

• Gewicht: 3,0 kg

• Versorgung: 18 – 28 V DC, galvanisch getrennt, 15 W bei 24 V DC

• Betriebstemperatur: -10 °C bis +60 °C

• Lagertemperatur: -20 °C bis +60 °C

• Luftfeuchtigkeit: 0 – 90 % RH, nicht kondensierend

• Schutzart: IP65 (Front)
