INVT Frequenzumrichter GD20 mit 4 KW Vektorsteuerung,400 V AC-STO Funktion,IP20
INVT GD20: 0,4 bis 11 kW, 230 V einphasig oder 400 V dreiphasig
Kompakter, vektorgeregelter Frequenzumrichter für Förderbänder, Pumpen, Lüfter und einfache Maschinenachsen. Brauchst du ein Ersatzgerät für eine bestehende GD20-Anlage, übernimmst du Verdrahtung und Parameter 1:1.
Regelung: U/f und sensorlose Vektorregelung (SVC), Autotuning, 0 Hz bis 400 Hz
Überlast: 150 % für 60 s, 180 % für 10 s, 200 % für 1 s
Sicherheit: STO – SIL2 / PL d bis 2,2 kW, SIL3 / PL e ab 4 kW
Bremsen: Brems-Chopper integriert – du brauchst nur einen externen Bremswiderstand an PB/(+).
E/A: 4 Digitaleingänge plus High-Speed-Eingang bis 50 kHz (PNP oder NPN umsteckbar), 2 Analogeingänge (AI2 0 V bis 10 V oder 0 mA bis 20 mA, AI3 −10 V bis +10 V), 1 bis 2 Analogausgänge, 1 bis 2 Relais, 1 Transistorausgang (zweiter AO und zweites Relais ab 4 kW)
Kommunikation: RS-485 mit Modbus RTU
EMV: C3-Filter ab 4 kW (400 V) integriert, darunter als Zubehör erhältlich
Umgebung: IP20, −10 °C bis +50 °C (ab +40 °C Leistungsreduzierung 1 % je °C)

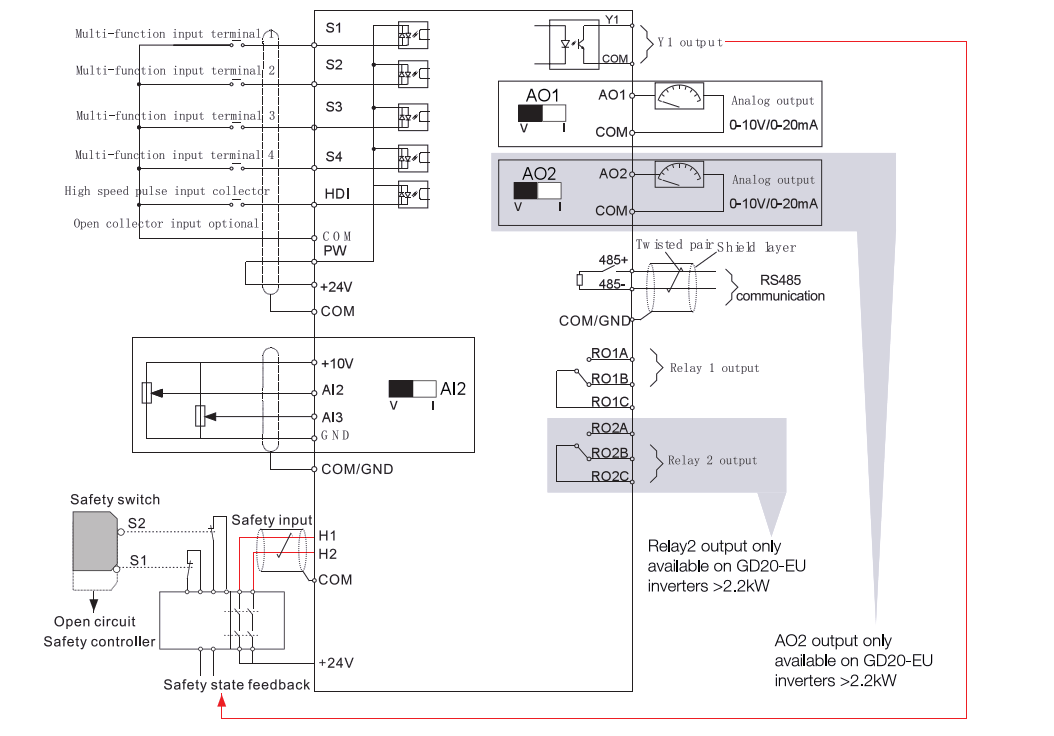

Anschlussplan und Inbetriebnahme findest du auf der GD20-Supportseite. Das abgesetzte Bedienteil gibt es als GD20-Keypad.
