Digitalausgangserweiterung Kinco KB6-4DO für K6 SPS
Für zwei Meldeleuchten und ein Ventil lohnt sich kein ganzes Ausgangsmodul? Die KB6-4DO steckt direkt auf der K6-CPU und liefert vier zusätzliche Ausgänge. Die Karte passt in jeden BD-Steckplatz, an der K606EA und der K608 also auch in BD1.
Ausgänge

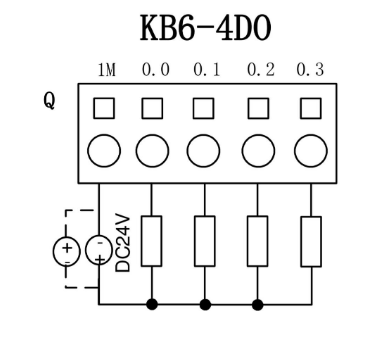

4 Opto-Relais-Ausgänge 24 V DC (zulässig 20,4 V bis 28,8 V DC), über den gemeinsamen Anschluss L wahlweise PNP oder NPN beschaltbar.
Ausgangsstrom 300 mA Nennstrom, maximal 500 mA je Kanal, kurzschlussfest und geschützt gegen Abschaltspitzen induktiver Lasten.
Schaltverzögerung unter 10 ms. Für schnelle Impulse nutzt du die Transistorausgänge der CPU.
Optokoppler-Trennung mit 500 V AC.
Anschluss über Klemmenblock im Raster 3,81 mm.
Montage und Umgebung
Die Karte wird direkt auf die CPU gesteckt, braucht keinen Platz auf der Hutschiene und keine eigene Versorgung. Eine LED „LINK“ zeigt an, dass sie richtig sitzt.
